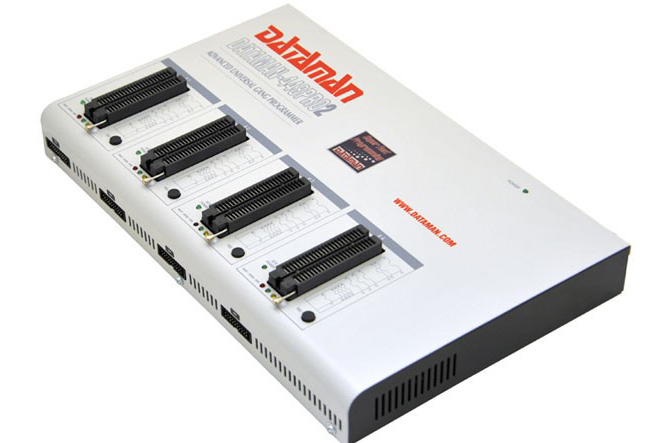

4 adet sonsuz 48-pinli ZIF soketleri, ISP kapasitesi ve USB 2.0 bağlantıları sayesinde Süper hızlı Gang Programlama yapar. Cihaz yerleştirme testleri ve anlaşılır kullanım diliyle yüksek programlama verimi artırır ve hata oranınızı düşürür.
448Pro2 az bir çabayla yüksek hacimli üretim ihtiyaçlarını karşılamak için üretilmiştir.
Genel Özellikleri:
448Pro+'la aynı özelliklere sahiptir fakat ona göre yüksek kapasiteli cihazları programlamada %70 daha hızlıdır.
Bağımsız programlama
FPGA tabanlı tamamen yeniden konfigure edilmiş 48 pinli okuyucuları sayesinde soket üzerindeki herbir pini H/L/Yukarı ve Aşağı çekme ve okuyabilme özelliği.
Programlama modülü programlama yaparken her cihaza tek tek yerleştirilme ve bağlantı denetimi yapar. Bu özelliği sayesinde cihaz aşırı akımdan korunur ve signature-byte tarafından desteklendiğinden dolayı kullanıcı hatası nedeniyle çipin zarar görmesini engeller.
Kendini test etme özelliği ile yazılımı tanımlamayı ve daha sağlıklı bir şekilde programlama yapmanızı sağlar.
Programlama modülünüzün yada programlanan cihazınızın yerleşik koruma devreleri sayesinde çevresel yada kullanıcı hatası nedeniyle arızalanmasını engeller.
Dataman 448Pro2 programlayıcı tüm ZIF soket pin girişlerini 15kV ESD'ye karşı korur.
Dataman 448Pro2 programlayıcı besleme gerilimini marjinal düzeyde tutarak, uzun veri tutma garantisi ve programlama verimini artırarak programlama doğrulamasını gerçekleştirir. Geniş soket dönüştürücü aygıtları sayesindePLCC, SOIC, PSOP, SSOP, TSOP, TSSOP, TQFP, QFN (MLF), SDIP, BGA ve diğer paketleri işlemek için kullanılır.
Programlayıcı Özellikleri:
4 adet programlama modülü (4x48 – Pin DIL ZIF soket ve 4xISP konnektör) Güç ve Çalışma modunu gösteren LED'ler.
Yüksek hızlı USB 2.0 uyumlu bağlantı noktası.
Güç kaynağı girişinde dalgalanma ve ESD 'ye karşı koruma.
ESD bilekliği bağlantısı için banana jack.
Topraklama için banana jack.
ZIF Soket:
48 Pinli DIL ZIF soketler 300/600mil cihazları kabul eder.
Pin Okuma: 48 Universal.
Her Pin'e VCCP/ VPP1/ VPP2 Bağlanabilir.
Her Pin İçin Pürüzsüz Yüzey
FPGA Tabanlı TTL Sürücü Sayesinde H,L,CLK, İleri - Geri İtilebilir.
Analog pin çıkış seviyesi 1.8V ile 26V'a kadar seçilebilir.
Akım Limitleme, Aşırı Akımı Kesme ve Elektrik Kesintisinde kendini korumaya alma.
Her Pin soketinde ESD'ye karşı koruma (IEC1000-4-2: 15kV air, 8kV contact)
Her Pini Programlama Yapmadan Önce Test Etme.
ISP Bağlantısı
• 20 pin erkek konnektörü
• 5 TTL pin çıkışları H, L, CLK, pull-up,pull-down sağlar; 1.8V ile 5V arası ayarlanabilmektedir.(düşük voltaj dahil)
• 1x VCCP gerilim (aralık 2V..7V/100mA) (* 1) ve 1x Vpp gerilim (aralık 2V..25V/50mA)
• Programlanmış entegrenin kaynak değerini ve voltajını ölçme yeteneği.
• Her Pin soketinde ESD'ye karşı koruma (IEC1000-4-2: 15kV air, 8kV contact)
• İki adet çıkış sinyalinin çalışmasını "LED OK - LED ERROR " olarak ekranda gösterme.
