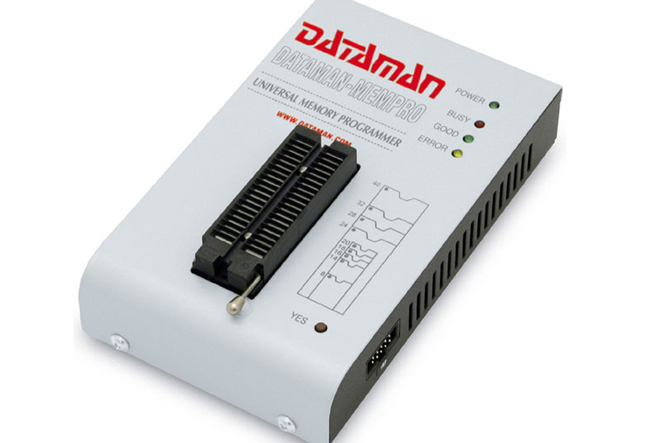

USB 2.0 bağlantılı 40-pin entegre programlayıcısı.Dataman MEMPro entegre programlamak için dizayn edilmiş olup küçük ,hızlı ve güçlü programlayıcıdır.
MEMPro programlama cihazı araştırma - geliştirme laboratuvarları ve saha mühendislerinin ihtiyaçlarını karşılamak üzere özel üretilmiştir.
Genel
40 pine kadar soketteki her pini ayrı ayrı olarak TTL pin sürücüleri ile H(yüksek) / L(düşük) / pull_up(yukarı çekmek) / pull_down(aşağı çekmek) olarak sağlamakta ve okumaktadır. Gelişmiş pin sürücülerinde yüksek kalitede desteklenen tüm entegreleri yüksek ve düşük hız ve kademede test edebilmektedir. Böylece pin sürücüleri 1.8V ve daha düşük voltajda geliştirilmiş entegreleri okuma ve programlama yapabilme imkanı sunmaktadır.
Programlama cihazı her entegreyi programlamadan önce fonksiyonel testi ve pinleri ile soket arasındaki temas olup olmadığı testini yapılabilmektedir. Bu testler,sinyal- byte kontrolu ile hatalı entegreyi kullananlara hata mesajı olarak ekranda gösterecek ve hatası nedeniyle engellemeye yardımcı olacaktır.
MEMPro programlama cihazı kaynak voltajı verimini artırarak, en marjinal düzeyde, programlama doğrulamalarını yapar ve uzun veri tutma garantisi vermektedir..
40Pro programlayıcı olarak dönüştürülebilmektedir.
Çeşitli soket tipleri PLCC, SOIC, SSOP, TSOP, TSSOP… ve diğer tipler kullanılmaktadır.
Temel Birimi (DAC)
İki adet Dijital /Analog çevirici için VCCP ve Vpp, yükseltme ve düşürme süreleri ayarlanabilir.
VCCP aralığı 2V..7V/350mA
Vpp aralığı 2V..25V/200mA
USB 2.0/1.1 uyumlu arayüz
Otomatik kalibrasyon
Kendi kendini test etme
40 pine kadar 300/600 mil entegreleri test etmek için 40 pin DIL ZIF soket (Zero Insertion Force)
Pinçıkışları: 40 TTL pinçıkışları, özel GND / VCC / Vpp pin çıkışları
FPGA tabanlı tüm TTL çıkışlar için H, L, CLK,Pull up,Pull down sağlamaktadır.
1.8V ile 5V arası ayaralanabilmekte.
Süreklilik testi: her pini programlama işlemi öncesi test edilmektedir.
ISP Bağlantısı (Bu seçenek 40Pro olarak yükseltildikten sonra kullanılmaktadır.)
10 pin erkek konnektörü
6 adet TTL pin çıkışları H, L, CLK, pull-up,pull-down sağlar; 1.8V ile 5V arası ayarlanabilmektedir.(düşük voltaj dahil)
1x VCCP gerilim (aralık 2V..7V/100mA) (* 1) ve 1x Vpp gerilim (aralık 2V..25V/50mA)
Programlanmış entegrenin kaynak değerini ve voltajını ölçme yeteneği.
