. FPGA kılıfından 48 Pin çevrilebilen ve soketin her çıkışlarına bağlı TTL pin çıkışlarınında H(Yüksek) / L(Düşük) / pull_up(Yukarı) / pull_down(Aşağı) ayarlanarak okuma sağlamaktadır.
. Gelişmiş pin sürücülerinde yüksek kalitede desteklenen tüm entegreleri yüksek ve düşük hız ve kademede test edebilmektedir. Böylece pin sürücüleri 1.8V ve daha düşük voltajda geliştirilmiş entegreleri okuma ve programlama yapabilme imkanı sunmaktadır.
. Programlama cihazı her entegreyi programlamadan önce fonksiyonel testi ve pinleri ile soket arasındaki temas olup olmadığı testini yapılabilmektedir. Bu testler,sinyal- byte kontrolu ile hatalı entegreyi kullananlara hata mesajı olarak ekranda gösterecek ve hatası nedeniyle engellemeye yardımcı olacaktır. Bu yazılımdaki kendini test etme özelliği cihazı tanımlamada ve doğruluk testini kontrol etmede yarar sağlamaktadır.
. Dahili koruma entegreleri Programlayıcı zararın ortadan kaldırılması / veya programlanmış entegrenin ortamlardan veya operatör hatası nedeniyle bozulmamasını sağlayacaktır..

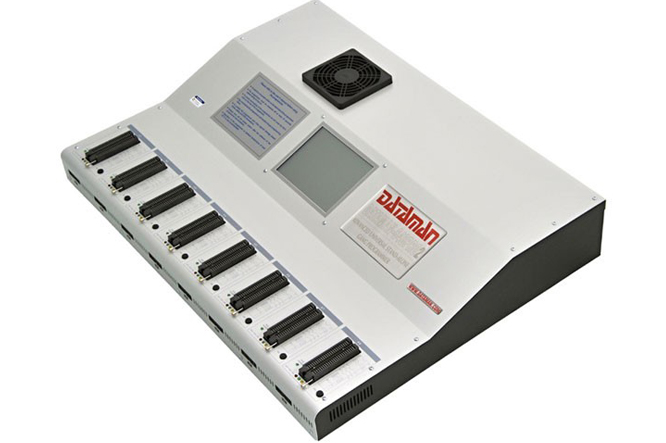

848Pro programlayıcı tüm ZIF soketleri ve PC kablosu içermekte,besleme girişi ESD bağlatısı ile 15kV karşı korunmaktadır.
. 848Pro programlama cihazı kaynak voltajı verimini artırarak, en marjinal düzeyde, programlama doğrulamalarını yapar ve uzun veri tutma garantisi vermektedir.
. Çeşitli soket tipleri PLCC, SOIC, SSOP, TSOP, TSSOP, PSOP,TQFP, QFN (MLF) ,SDIP, BGA ve diğer tipler kullanılmaktadır
Ana Ünite: ( DAC )
. USB 2.0 Portu Transfer oranı 1MB/s'a yükseltilmiş, FPGA tabanlı IEEE 1284 Slave Printer Port'u.
. Akıllı On-Board: Güçlü Mikroişlemci ve FPGA Tabanlı Ana Makine.
. Güç: 100 ila 240 VAC, Otomatik Anahtarlama.
. Frekans aralığı: 47 ile 63 Hz
. Güç tüketimi: 25 W
. Çalışma sıcaklığı: 5 ila 45 ° C (41 ila 113 ° F)
. CE & LVD sertifikalı
ZIF Soketi:
. 8-Pin'den 48-Pin'e kadar 300/600 mil cihazlar için yuvasıyla beraber 48-Pin soket.
. 8-bit çözünürlükteki Vcc, Vpp 1, VPP2 ve Vpp 3 için 4 Adet DAC.
. Logic Sürücü 48 pinlerin 2.0V – 5V Level'ında Aşağı/ Yukarı İtmeye yada yüksek empadans'ı destekler.
ISP Bağlantısı
• 20 pin erkek konnektörü
• 5 TTL pin çıkışları H, L, CLK, pull-up,pull-down sağlar; 1.8V ile 5V arası ayarlanabilmektedir.(düşük voltaj dahil)
• 1x VCCP gerilim (aralık 2V..7V/100mA) (* 1) ve 1x Vpp gerilim (aralık 2V..25V/50mA)
• Programlanmış entegrenin kaynak değerini ve voltajını ölçme yeteneği.
• Her Pin soketinde ESD'ye karşı koruma (IEC1000-4-2: 15kV air, 8kV contact)
• İki adet çıkış sinyalinin çalışmasını "LED OK - LED ERROR " olarak ekranda gösterme.
